Comprendre la capture de mouvement sans marqueur avec HumanTrak
La mesure du mouvement humain est essentielle à la prise de décisions cliniques judicieuses. L'estimation visuelle seule est souvent incohérente, varie d'un praticien à l'autre et ne permet pas de détecter de manière fiable des changements petits mais significatifs dans la position ou le contrôle des articulations. La capture de mouvement sans marqueur (MOCAP) offre une alternative objective, rapide, reproductible et facile à utiliser dans la pratique quotidienne.
HumanTrak utilise une seule caméra à détection de profondeur et des algorithmes d'apprentissage automatique pour mesurer les mouvements du patient avec une grande précision et un minimum d'installation. Cet article décrit ce qui définit une analyse du mouvement de haute qualité, comment fonctionne la méthode MOCAP à caméra unique et comment elle s'applique à la détection, à la rééducation et à la performance.
Qu'est-ce qui définit une analyse du mouvement de haute qualité ?
Une analyse du mouvement de qualité exige une mesure objective, cohérente et suffisamment sensible pour détecter les changements au fil du temps. Dans la pratique clinique, les décisions dépendent souvent d'améliorations subtiles, telles que quelques degrés de valgus du genou, une petite augmentation de la flexion de la hanche ou un changement mesurable de la rotation du tronc. Ces différences sont presque impossibles à suivre visuellement, ce qui rend les outils objectifs essentiels.
... [les améliorations subtiles] sont presque impossibles à suivre visuellement, ce qui rend les outils objectifs essentiels.

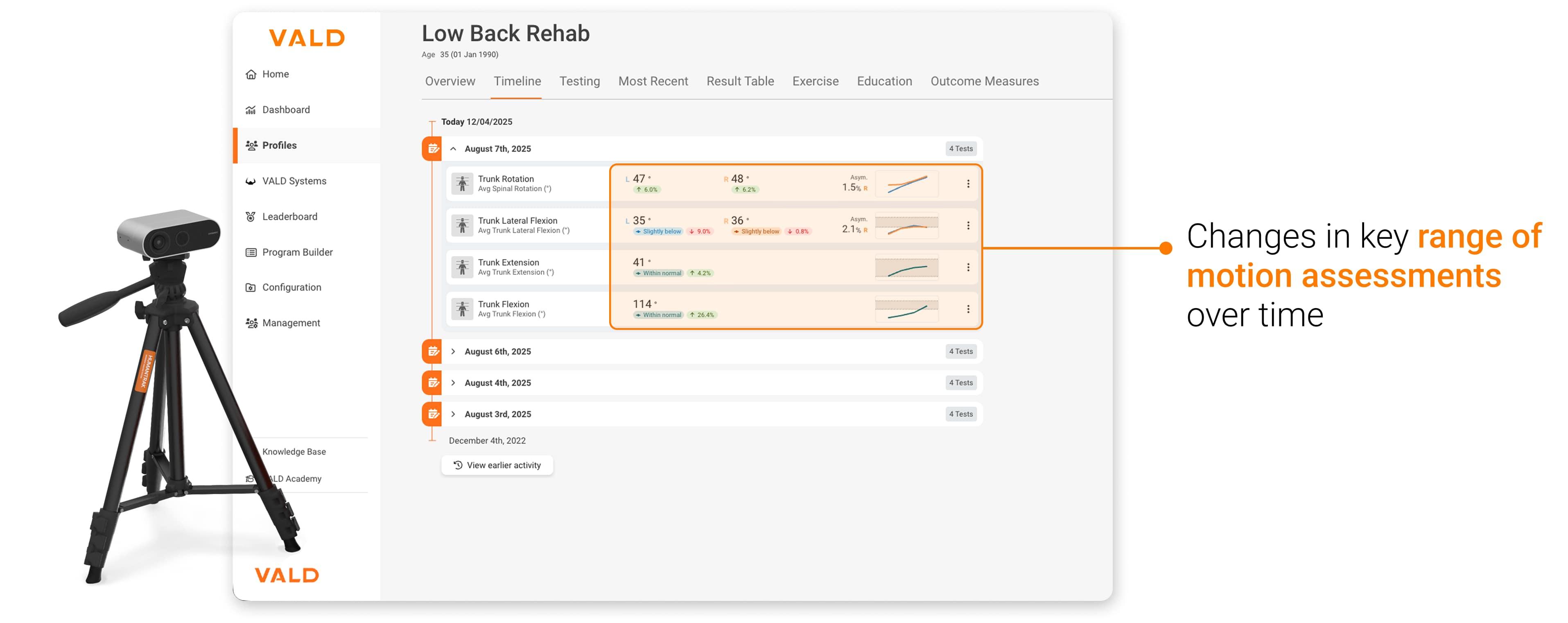

HumanTrak peut détecter de petites améliorations dans le mouvement, comme le montre l'affichage de la ligne du temps dans Hub VALD.
Un système d'analyse du mouvement robuste doit produire des résultats fiables lorsqu'un patient est testé à nouveau dans des conditions similaires, quelle que soit la personne qui effectue l'évaluation. Des procédures de test standardisées (consignes reproductibles, distance et positionnement de la caméra) permettent de minimiser les variations dues au praticien et de s'assurer que les changements dans le mouvement reflètent un véritable progrès.
L'identification précise des positions et des angles des articulations est tout aussi importante. De petites erreurs peuvent donner lieu à des interprétations trompeuses. Les technologies MOCAP sans marqueur, telles que HumanTrak, éliminent la variabilité de la mesure manuelle et automatisent la détection des points anatomiques, améliorant ainsi la répétabilité des mesures.
Pour véritablement guider la prise de décision, l'analyse du mouvement doit également offrir un aperçu de l'ensemble du corps. L'angle du genou ne peut à lui seul expliquer une stratégie de fente ; le bassin, le tronc et le pied y contribuent tous. Les données de mouvement de haute qualité tiennent compte de ces interactions et d'autres encore, révélant des tendances et des stratégies de mouvement que même un œil bien entraîné ne peut pas voir.
Fonctionnement de MOCAP sans marqueur à une seule caméra
Le système moderne MOCAP sans marqueur utilise la technologie de détection de la profondeur et l'apprentissage automatique pour transformer les images brutes en données exploitables sur les mouvements. HumanTrak utilise une caméra RVB-D pour capturer à la fois la couleur et la profondeur, ce qui permet une reconstruction très précise de la position du corps.

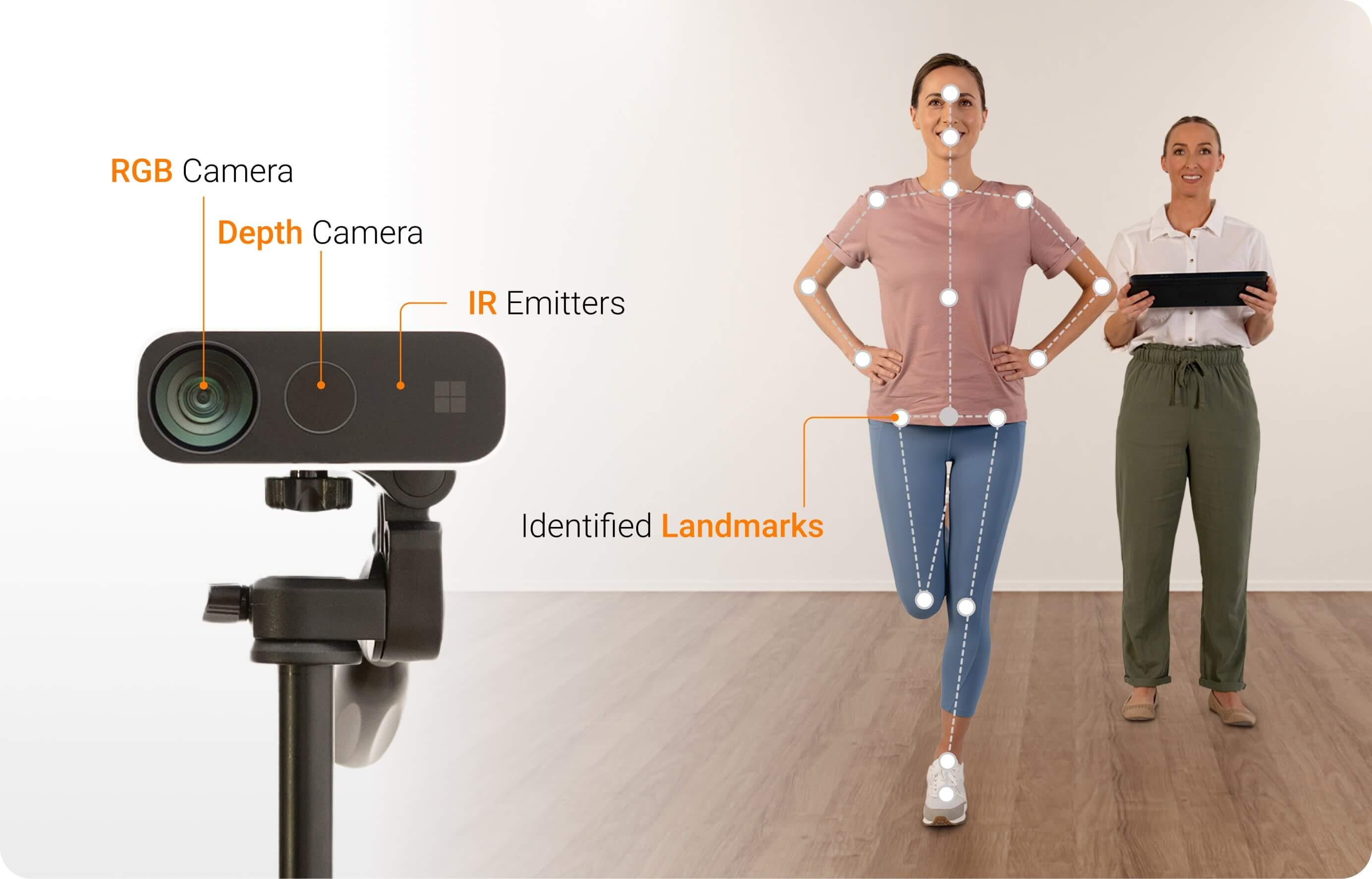

HumanTrak utilise une caméra RGB-D pour capturer à la fois les couleurs et la profondeur, ce qui permet une reconstruction très précise de la position du corps.
La procédure commence par la capture d'un mouvement par la caméra. La technologie de détection de la profondeur de la caméra utilise la lumière infrarouge pour déterminer la distance entre la caméra et l'utilisateur. Un modèle d'apprentissage automatique entraîné identifie le patient, localise les repères anatomiques et reconstruit un squelette en 3D. Cette reconstruction permet à HumanTrak de suivre les translations des articulations (jusqu'où une articulation se déplace) et les rotations (jusqu'où elle tourne) dans les trois plans anatomiques.

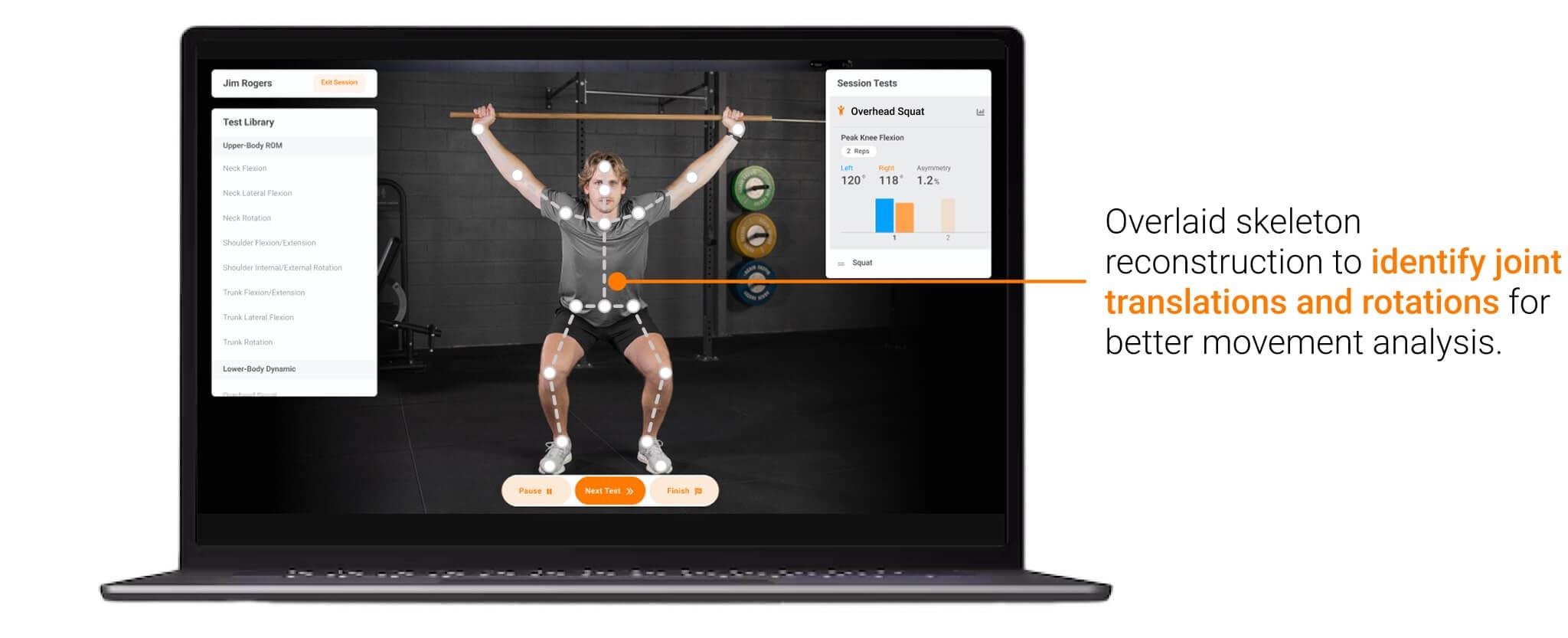

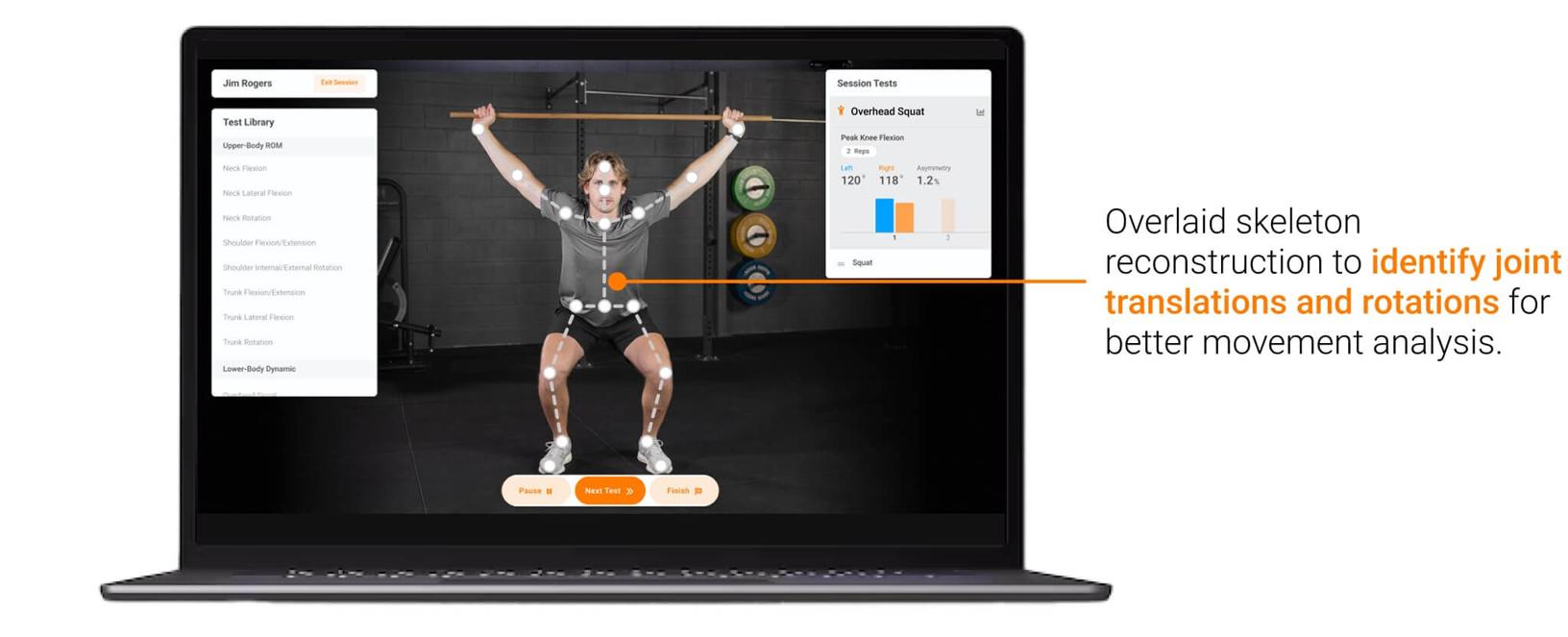

Reconstruction superposée du squelette pour identifier les translations et les rotations des articulations afin d'améliorer l'analyse des mouvements.
À partir de ce modèle, HumanTrak calcule la façon dont les articulations se déplacent et tournent pendant le mouvement. Les répétitions et les phases clés du mouvement sont automatiquement identifiées, ce qui permet de calculer des mesures telles que les angles maximaux des articulations, les amplitudes de mouvement et les déplacements, et de les afficher dans des rapports visuels clairs.
Le pipeline MOCAP de HumanTrak progresse de la manière suivante:
- Détection RVB-D : Capture des données synchronisées de couleur et de profondeur
- Détection conjointe basée sur la ML : Identification des articulations du corps à partir de données de capteurs
- Reconstruction du squelette en 3D : Modélisation de la posture et du mouvement du corps entier
- Calcul de la cinématique des articulations : Calculer les translations et les rotations dans le temps
- Détection automatisée des répétitions : Segmentation du mouvement en phases significatives
- Génération de mesures et établissement de rapports : Traduire la cinématique en données interprétables
Comment HumanTrak décrit le mouvement
Le rapport HumanTrak utilise les translations et les rotations des articulations ainsi que les plans anatomiques pour fournir un langage cohérent permettant de décrire le mouvement humain.
Les translations quantifient la façon dont les articulations se déplacent dans l'espace tridimensionnel. Il peut s'agir d'un mouvement latéral du genou pendant un squat ou d'un déséquilibre du bassin pendant la marche. Les rotations décrivent le mouvement angulaire, comme la rotation du tronc pendant un changement de direction ou la rotation interne de la hanche pendant une fente. En combinant les deux, HumanTrak peut mettre en évidence non seulement les changements évidents, mais aussi les problèmes de contrôle subtils qui influencent la qualité du mouvement.
En combinant [la translation et la rotation], HumanTrak peut mettre en évidence non seulement les changements évidents, mais aussi les problèmes de contrôle subtils qui influencent la qualité du mouvement.

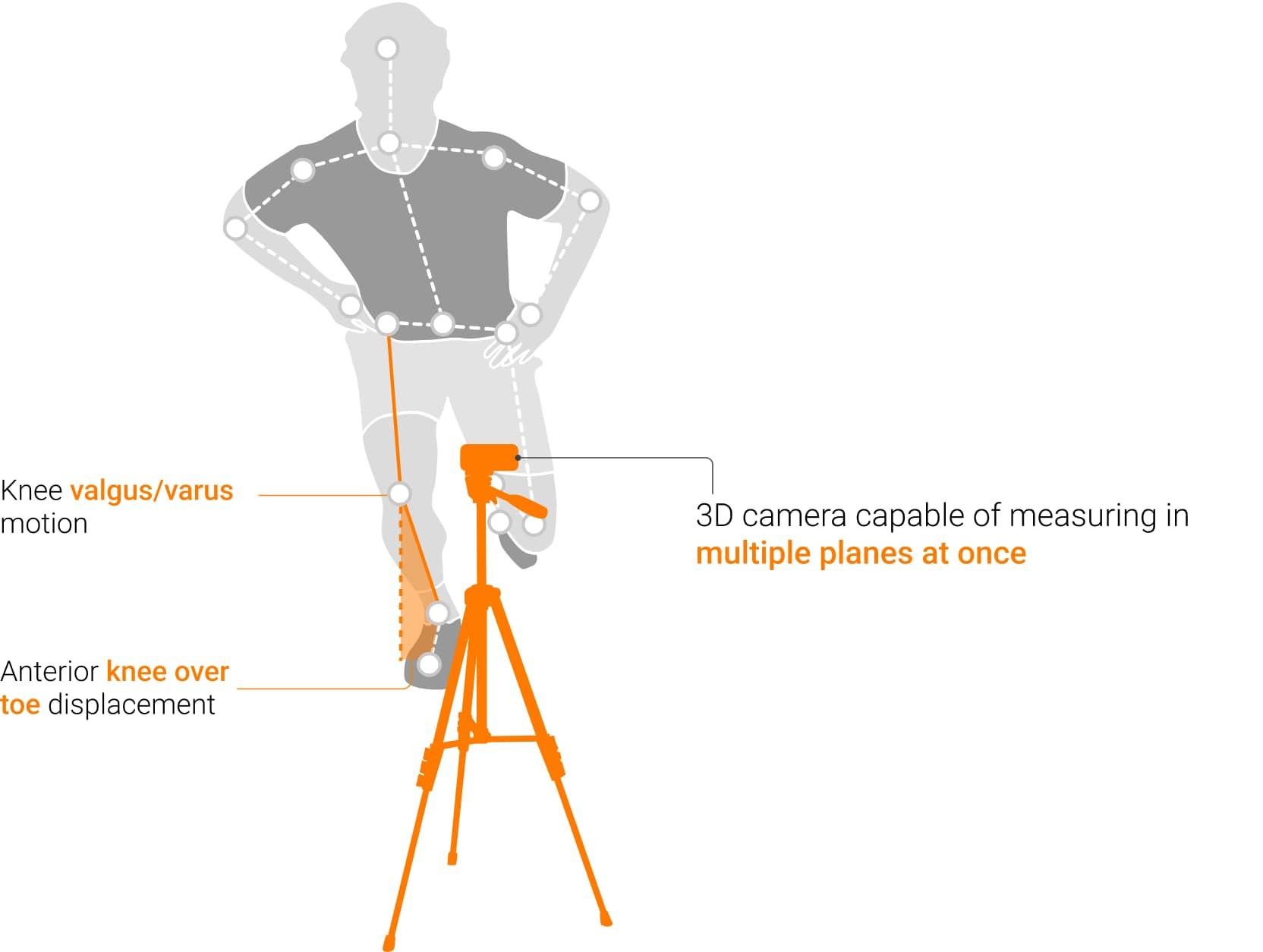

Patient effectuant un squat sur une seule jambe avec HumanTrak effectuant plusieurs mesures à la fois.
Les plans anatomiques permettent de contextualiser les mouvements : flexion et extension dans le plan sagittal, mouvement latéral dans le plan frontal et rotation dans le plan transversal. Le mouvement se produit rarement dans un seul plan, c'est pourquoi la compréhension de ces interactions est cruciale pour une interprétation précise.
HumanTrak estime également l'emplacement de la centre de masse (CoM) en combinant les positions des segments avec les données de distribution de masse basées sur la population. Le CoM reflète la stabilité de l'ensemble du corps, c'est-à-dire l'efficacité avec laquelle un patient maintient son équilibre par rapport à sa base d'appui. L'observation des déplacements du CoM au cours de tâches telles que l'équilibre sur une seule jambe ou la station debout en tandem permet de comprendre les stratégies de contrôle et les compensations qui sont invisibles à l'œil nu.

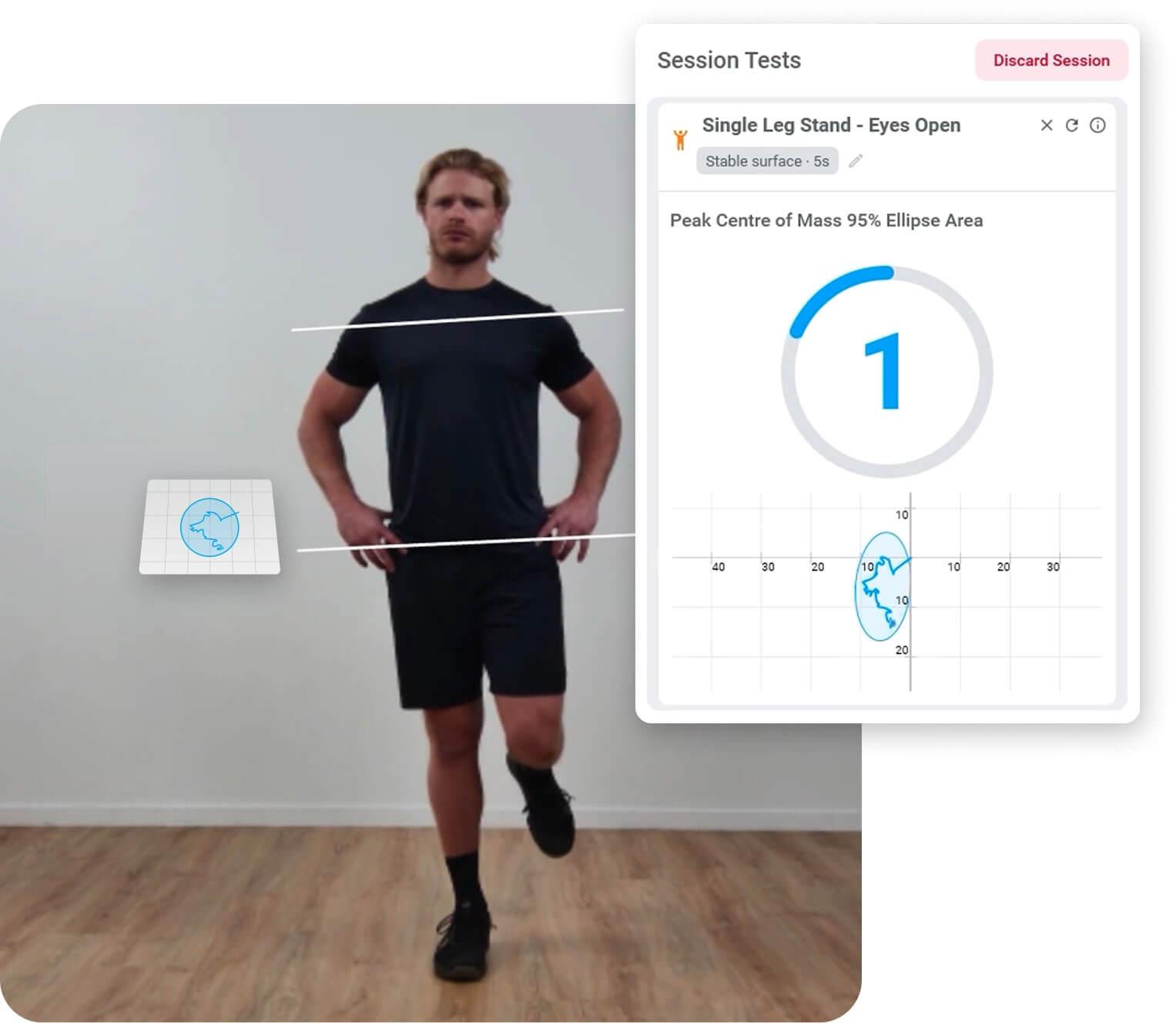

L'évaluation de l'équilibre avec HumanTrak mesure une vue de haut en bas du déplacement du centre de gravité.
Pourquoi le MOCAP sans marqueur devient-il une norme clinique et de performance?
Les systèmes MOCAP multi-caméras traditionnels produisent d'excellentes données mais nécessitent une installation importante, des environnements contrôlés, des marqueurs ou des combinaisons et souvent un personnel spécialisé. Pour la plupart des cabinets, des salles de sport et des environnements de terrain, ce niveau de complexité n'est pas viable.
Le système MOCAP sans marqueur permet de surmonter de nombreuses limitations traditionnelles en supprimant le besoin de marqueurs physiques et en automatisant l'analyse des mouvements. Certains systèmes fonctionnent avec une seule caméra pour une installation rapide et un encombrement minimal, tandis que d'autres utilisent plusieurs caméras pour améliorer la précision du suivi.
Bien que les systèmes MOCAP à plusieurs caméras puissent sembler attrayants, les évaluations nécessitent un étalonnage précis avant chaque utilisation et des praticiens qualifiés pour effectuer les procédures de test. À l'inverse, les systèmes à une seule caméra, tels que les systèmes HumanTrak Ils sont "prêts à l'emploi", ce qui réduit la difficulté de prise en main et permet des évaluations rapides et fiables pour les praticiens très occupés.
Les évaluations réalisées avec des systèmes tels que HumanTrak peuvent être répétées fréquemment en raison de leur facilité et de leur rapidité d'utilisation - un avantage important pour le suivi des progrès de la rééducation ou des effets de l'entraînement.
Les évaluations réalisées avec des systèmes tels que HumanTrak peuvent être répétées fréquemment, ce qui constitue un avantage important pour le suivi des progrès de la rééducation ou des effets de l'entraînement.
Les praticiens adoptent la MOCAP sans marqueur non seulement pour son aspect pratique, mais aussi pour sa cohérence. La détection automatisée des points de repère élimine la variabilité introduite par le placement manuel des marqueurs. Les rapports sont générés instantanément, ce qui réduit la charge administrative et favorise les discussions en temps réel avec les patients ou les athlètes.

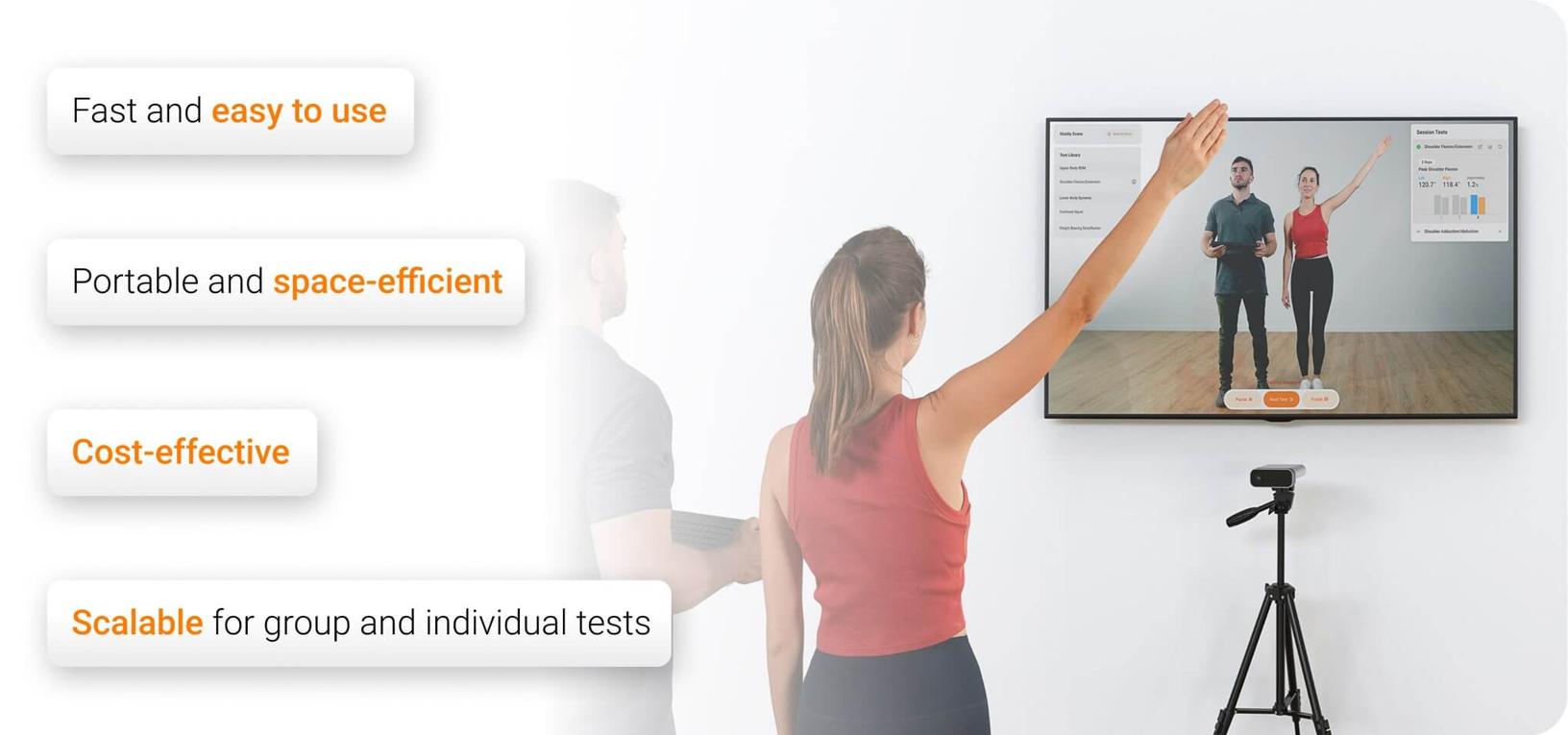

Voici les principales raisons pour lesquelles les praticiens apprécient la méthode MOCAP sans marqueur :
Ces avantages font de la MOCAP sans marqueur la norme émergente pour l'évaluation objective des mouvements dans des environnements réels.
Application de la MOCAP à la détection, à la rééducation et à la performance
La MOCAP prend tout son intérêt lorsqu'elle est utilisée de manière cohérente dans le cadre du parcours de soin mouvement jusqu'au suivi de la rééducation et à l'orientation de l'entraînement des performances.
La MOCAP prend tout son intérêt lorsqu'elle est utilisée de manière cohérente dans le cadre du parcours de soin...
Lors de la détection, les données MOCAP permettent d'identifier les asymétries ou les restrictions susceptibles d'accroître le risque de blessure. L'établissement de bases objectives permet également à des groupes tels que les équipes sportives, les employés ou les cohortes de patients de suivre les changements au fil des mois ou des saisons. Cette clarté permet d'orienter les programmes de prévention avant que les problèmes ne surviennent, pendant que Normes VALD fournit des points de référence au niveau de la population qui aident à contextualiser les résultats des patients et à déterminer si les valeurs se situent dans les fourchettes attendues pour des groupes similaires.
En rééducation, les comparaisons entre séances indiquent si un patient améliore sa mobilité, son contrôle ou la qualité de ses mouvements. Des repères objectifs peuvent valider des décisions cliniques telles que la progression de la charge, l'augmentation de la difficulté de l'exercice ou l'autorisation de tâches plus intenses. Des rapports clairs et visuels facilitent également la communication en montrant aux patients l'évolution exacte de leurs mouvements.
Dans le cadre de la performance, la MOCAP met en évidence les stratégies utilisées par un athlète pour générer et absorber la force. Deux athlètes peuvent effectuer un saut, une fente ou un squat de la même manière, mais en s'appuyant sur des stratégies différentes pour y parvenir. La compréhension de ces stratégies permet d'affiner les techniques, de réduire les compensations et d'adapter les programmes d'entraînement avec une plus grande précision. Le suivi de ces schémas tout au long d'une saison permet de mieux comprendre l'adaptation, la fatigue ou l'état de préparation.
Conseils pratiques
La MOCAP sans marqueur offre aux praticiens une approche accessible, objective et évolutive pour comprendre le mouvement. HumanTrak associe la détection de la profondeur et l'apprentissage automatique pour capturer facilement les mouvements de l'ensemble du corps, ce qui permet de prendre des décisions plus sûres en matière de détection, de rééducation et de performance.
En intégrant MOCAP dans la pratique courante, les praticiens peuvent mieux comprendre comment les patients se déplacent, comment ils s'améliorent et comment leurs stratégies évoluent au fil du temps...
En intégrant la MOCAP dans la pratique courante, les praticiens ont une vision plus claire de la façon dont les patients se déplacent, de la façon dont ils s'améliorent et de la façon dont leurs stratégies évoluent au fil du temps, ce qui améliore en fin de compte les résultats pour les patients et les athlètes.
